AA2FO cерії 6X
- Універсальний насос високого тиску
- Розмір 10 ... 250
- Номінальний тиск до 400 бар
- Максимальний тиск до 450 бар
- Розімкнутий ланцюг
- та Версія SAE

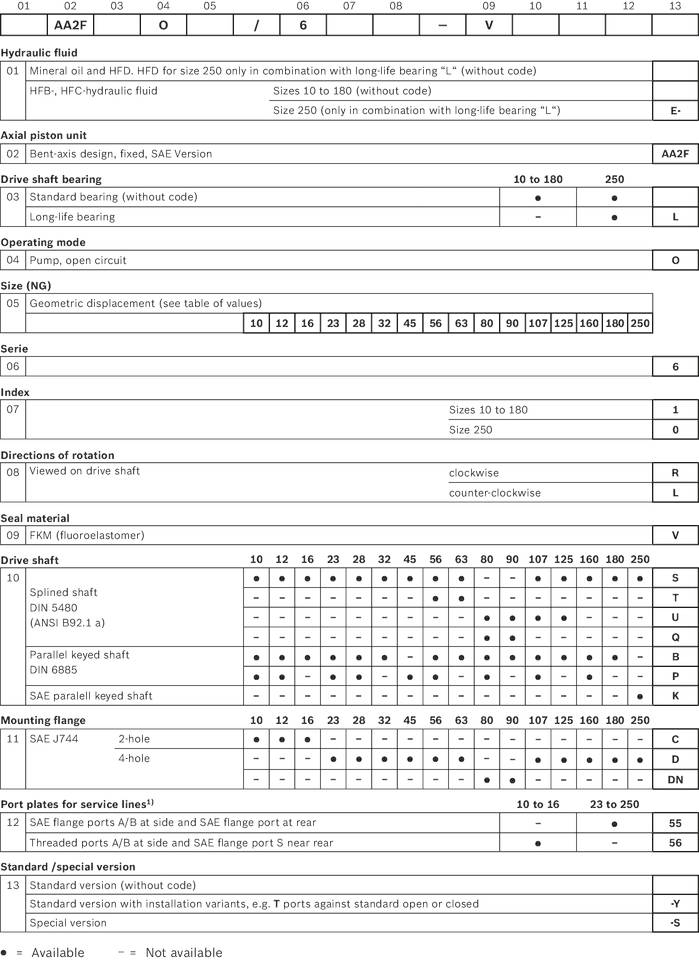

Типовий код
Особливості
Таблиця значень
- Надійний насос з довгим терміном служби
- Дуже висока загальна ефективність
- Висока щільність потужності
- Велика різноманітність доступних номінальних розмірів дозволяє точно підлаштовуватися під застосування
- Додатково з довговічними підшипниками для номінальних розмірів від 250 до 1000
- Конструкция із зігнутою віссю
| Розмір | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 250 | |||
| Зміщення геометричне, за оберт | Vg | см³ | 10,3 | 12 | 16 | 22,9 | 28,1 | 32 | 106,7 | 125 | 160,4 | 180 | 250 | |
| Номінальний тиск | pном | бар | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | |
| Максимальний тиск | pмакс | бар | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | |
| Максимальна швидкість | nном 1 | об/хв | 3150 | 3150 | 3150 | 2500 | 2500 | 2500 | 1600 | 1600 | 1450 | 1450 | 1500 | |
| nмакс2 | об/хв | 6000 | 6000 | 6000 | 4750 | 4750 | 4750 | 3000 | 3000 | 2650 | 2650 | 1800 | ||
| Потік | при nном | qV | л/хв | 32 | 38 | 50 | 57 | 70 | 80 | 171 | 200 | 233 | 261 | 375 |
| Потужність | при nном і pном | п | кВт | 22 | 25 | 34 | 38 | 47 | 53 | 114 | 133 | 155 | 174 | 219 |
| Момент3 | at pном | M | Нм | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1393 |
| Поворотна жорсткість | c | кНм/рад | 0,92 | 1,25 | 1,59 | 2,56 | 2,93 | 3,12 | 11.2 | 11,9 | 17,4 | 18,2 | 73,1 | |
| Момент інерції поворотної групи | JTW | кг · м² | 0,0004 | 0,0004 | 0,0004 | 0,0012 | 0,0012 | 0,0012 | 0,0116 | 0,0116 | 0,022 | 0,022 | 0,061 | |
| Максимальне кутове прискорення | ɑ | рад/с² | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 10000 | |
| Об'єм корпуса | V | л | 0,17 | 0,17 | 0,17 | 0,2 | 0,2 | 0,2 | 0,8 | 0,8 | 1.1 | 1.1 | 2,5 | |
| Вага (прибл.) | м | кг | 6 | 6 | 6 | 9,5 | 9,5 | 9,5 | 32 | 32 | 45 | 45 | 73 | |
Значення застосовуються: при абсолютному тиску pабс = 1 бар на патрубку засосування S; для оптимального діапазону в'язкості vопт = від 36 до 16 мм²/с; з гідравлічною рідиною на основі мінеральних мастил
Максимальна швидкість при підвищеному тиску на вході pабс на патрубку засосування S, см
Момент без радіальної сили
